沼氣流量計對直管段的要求

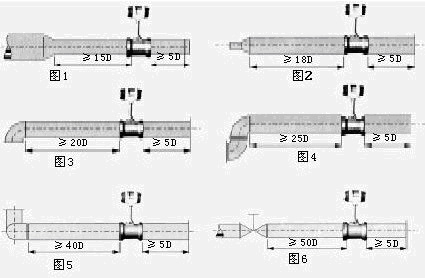

為了確保儀表正常、準確運行，沼氣氣體流量計安裝點的上下游必須有一定的直管道，以調整流場，如圖所示。


圖1：同心縮管；
圖2：同心擴管；
圖3：一個90度彎頭；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下游5D以 遠處，若必須安裝在氣體流量計上游， 則氣體流量計上游應有不小于50D的 等徑直管段，下游應有不小于5D 的等徑直管段。
九、對管道的要求
1）上、下游配管內徑D和與沼氣體流量計內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
2）配管應與沼氣體流量計同心，同軸度應小于0.05DN。
3）密封墊不能凸入管道內，其內徑可比傳感器內徑略大。
4）如需斷流檢查與清洗沼氣體流量計，應設置旁通管道，如下圖所示。


沼氣體管道振動的要求


沼氣流量計盡量避免安裝在振動較強的管道上，若不得已要安裝時，必須采取減震措施，在氣體流量計的上下游2D處分別設置管道緊固裝置，并加防振墊。

特別注意：在空壓機出口處振動較強，不能安裝氣體流量計，應安裝在儲氣罐之后。
