電磁流量計防護等級、口徑及詳細功能選擇
如何選擇防護等級
• IP65：室內安裝，或不易被雨淋的室外場合；
• IP68：潛水型，長期工作在陰井、管道溝、易被水泡的場合。IP68只適用分離型連接，而轉換器只能放在IP65的場合中。
如何選擇其他功能
1、供電方式的選擇
依據用戶要求可選擇220VAC、24VDC供電，用戶有特殊要求時可以定制。
2、數據傳輸方式的選擇
根據用戶的要求，儀表與中控室之間的數據傳輸方式可以采用傳統的4-20mA，或頻率/脈沖輸出方式,這兩種方式是標準配置，可選擇的通訊方式有RS485、MOD-BUS、HART、PROFIBUS-DP，這些通訊方式同時可以向上位機傳輸多種儀表測量參數。
3、結構形式的選擇
流量計傳感器和轉換器之間的連接方式分為一體型和分離型，一體型主要用于IP65的環境中，分離型適用于IP68的環境中或高處安裝、低處巡檢的場合。
4、接地法蘭或接地電極的選擇
在工業塑料管道中安裝電磁流量計時，請為儀表配置接地電極或接地法蘭，以確保儀表的等電勢接地可靠。保證測量過程流量顯示的穩定性。
5、防爆結構的選擇
在化工應用場合中，如果流量計要安裝到危險區域，請選用隔爆型電磁流量計。
如何選擇口徑
電磁流量計口徑選擇需要綜合考慮以下幾個方面：
1、 工藝管道尺寸：一般情況下口徑的選擇要和工藝管道的尺寸一致。
2、 工作流量：流量計的工作流量與流速成正比例關系，為確保電磁流量計在工作時能夠保證測量精度，綜合各種因素，建議用戶使用的工作流速在0.5m/s-3m/s。
流量和流速之間的換算公式如下：
Q=V×π×D2×3600/4 =0.002826VD2
式中：Q--m3/h,V-m/s,D-mm
若所選擇的電磁流量計的內徑與工藝管道的內徑不符，應進行縮管或擴管。
• 若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。
• 從產品價格上考慮，可能的情況下，可以選擇較小口徑的電磁流量計，相對減少投資。

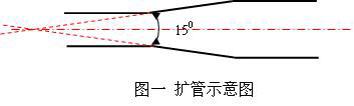

• 管道縮、擴徑時，角度不能超過150，否則將影響測量精度。擴、縮管示意圖如圖一所示。
