一體（分體）式電磁流量計接線圖是什么？

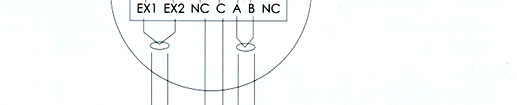

| 分體式電磁流量計勵磁電纜可選用YZ中型橡套電纜,其長度與信號電纜一樣 ·信號電纜和其它動力電源電纜必須嚴格分開,不能敷設在同一根管子內,不能平行敷設,不能絞合在一起,應分別單獨穿在鋼管內。 ·信號電纜和勵碰電纜盡可能短,不能將多余的電纜卷在一起,應將多余電纜剪掉,并重新焊好接頭,電纜進入傳感器電氣接口時,在端口處做成U型,這樣可以防止雨水滲透到傳感器中。 ·分體式電磁流量計勵碰電纜和轉換器之間的連接用專用接線完成,轉換器和外部的連接同一體化電磁流量計 |
||||
| ---------------------------------------------------------------------------------------------------- | ||||

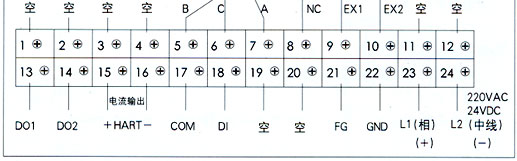

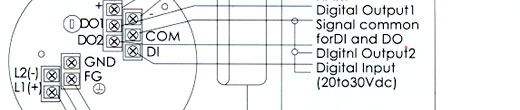

 一體化電磁流量計接線圖 |
||||
|
||||
 |
||||
| ---------------------------------------------------------------------------------------------------- | ||||

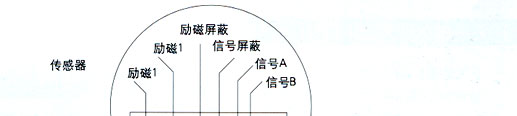

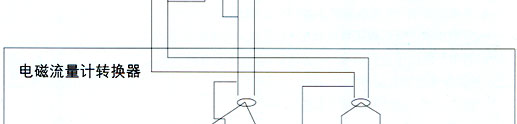

| 分體式電磁流量計接線圖 |
||||
|

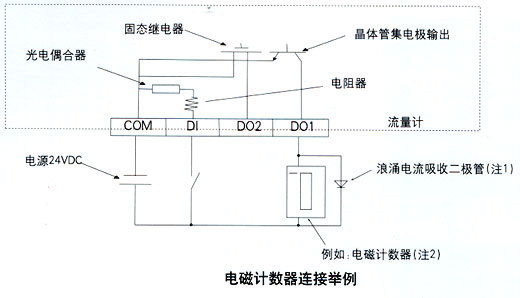

| 開關量外部接線舉例 |
| ---------------------------------------------------------------------------------------------------- |
 |
| 注1:浪涌電流吸收二極管規格.額定電流1A,額定耐壓200V 注2:帶內置電源電碰計數器 ·每個|/0端子按規定功能使用 ·端子C0M是供其它三個端子(D01,D02和D|)的信號公共端 ·每個端子內部電路隔開(相互間輸出端子不隔開) ·標準電路僅包括虛線內的范圍 |
| ---------------------------------------------------------------------------------------------------- |

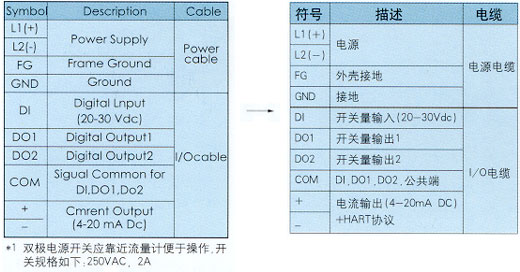

| 開關量輸入、輸出信號 |
一、開關量輸入Dl(可選) |
